您好,欢迎访问湖北友丰科技有限公司网站!

友丰科技-PE阻燃母粒 /ABS阻燃母粒/PP阻燃母粒
友丰科技

湖北友丰科技有限公司

专注阻燃剂的研发和生产销售

服务热线:

189-8632-7377

4产品中心
您的位置: 首页 ->  产品中心  -> 阻燃母粒  -> PP无卤阻燃母粒

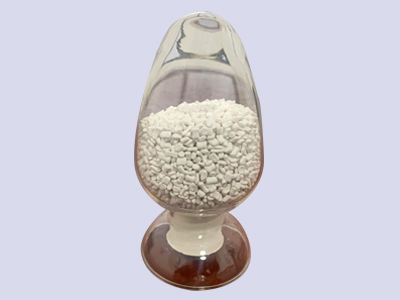

PP无卤阻燃母粒YFPP-2001
PP无卤阻燃母粒YFPP-2001
外观:本色颗粒
载体树脂:≥20
密度:1.0-1.2
密度 g/cm3:1.6
溶指230℃,2.16Kg:23
优点:产品主要以成炭、膨胀阻燃机理起到阻燃作用。不受RoHS和REACH法令限制;其阻燃效率高、热稳定性好、不析出、耐水性好、耐光老化和低烟无毒等特点。

PP无卤阻燃母粒YFPP-2001

 详情说明
产品介绍

product description

YFPP2001阻燃母粒是我司专为PP、PE和TPV等聚烯烃设计的,以磷、氮元素为主要阻燃元素的无卤膨胀阻燃剂(体系不含APP);主要以成炭、膨胀阻燃机理起到阻燃作用。不受RoHS和REACH法令限制;其阻燃效率高、热稳定性好、不析出、耐水性好、耐光老化和低烟无毒等特点。YFPP2001阻燃母粒阻燃的PP,阻燃可达到UL 94 V-0(0.8mm),并通过70℃╳168小时浸水试验(UL746C),同时通过GWIT900℃及GWFI 960℃灼热丝测试;YF2001M也能够应用于玻纤增强PP中,能够达到UL 94 V-0(0.8mm)。

理化指标

Physical and chemical indicators

项目Item

单位 Unit

检测方法/Test method

指标Index

外观Appearance

——

---

本色颗粒

阻燃剂含量/FR content

%

---

75

载体树脂/Carrier

%

聚烯烃类

≥20

密度Density

g/cm3

GB1033-2008

1.0-1.2

建议加工温度
Process Condition

---

250以下使用
MAX. 250

建议用量

Recommended dosage

树脂种类

PP

PP

PP-7926
+20%玻纤

PP-7926
+30%玻纤

PP-7926
+10%滑石粉

YFPP2001添加量%

≥24

≥32

≥28

≥28

≥38

阻燃效果UL94

V-0(3.2mm)

V-0(1.6mm)

V-0(0.8mm)

V-0(0.8mm)

V-0(3.2mm)

加工注意事项:

(1)YFPP2001的建议加工温度为250℃以下,并保持一定的中空度。

(2)YFPP2001用于PP中时,不建议使用强剪切的螺杆组合。

应用示例

Application examples

1、配方及性能:

UL94

灼热丝起燃温度()
GWIT

灼热丝可燃性试验() GWFI

相比电痕化指数(V)
CTI

拉伸强度(MPa)

断裂伸长率(%)

无缺口冲击(kJ/m2)

缺口冲击(kJ/m2)

PP-7926
+32% YF2001M

V-0(3.2mm)
V-0(1.6mm)

875(3.4mm)

960(3.4mm)

600

18.6

33.1

24.4

5.7

PP-7926
+32% YF2001M
+10%滑石粉

V-0(3.2mm)

875(3.4mm)

960(3.4mm)

600

16.1

13.3

22.9

6.8

PP-7926
+28%YF2001M
+30%玻纤

V-0(3.2mm)
V-0(1.6mm)
V-0(0.8mm)

875(3.4mm)

960(3.4mm)

600

77.5

1.3

35.9

11.4

友情提示:以上所有应用数据为YFPP2001的典型值,仅作参考!

2、加工工艺:

机型:35型双螺杆挤出机器

主机温度设定(℃):180-210 转速(rpm):240-36

包装和运输

Packaging and transportation

25kg/包纸塑复合袋,按一般化学品运输,储存于干燥阴凉处,避免阳光直晒。

403 - ֹ: ʱܾ

403 - ֹ: ʱܾ

Ȩʹṩƾݲ鿴Ŀ¼ҳ档
